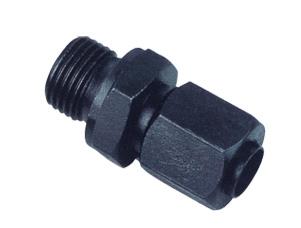

扩口式端直通管接头

本标准适用于油、气为介质的管路系统用扩口式端直通管接头。管子外径D0为10mm的扩口式端直通管接头：管接头10 GB5625.1-85管子外径DOd0dll1≈e1es1s重量(kg/100件)43M10×1831.51517.313152.9953.53.56435.517.3154.8286M12×1.5124420.818.518165.95108M14×1.54524.220.82118...

公司地址：江苏省启东市惠和镇工业园区东区1号

销售热线：13901466887,13901466222

购买咨询在线订购

产品描述

本标准适用于油、气为介质的管路系统用扩口式端直通管接头。

管子外径D0为10mm的扩口式端直通管接头：
管接头10 GB5625.1-85

管子外径DO	d0	d	l	l1≈	e1	e	s1	s	重量(kg/100件)
4	3	M10×1	8	31.5	15	17.3	13	15	2.99
5	3.5			31.5	15		13		3.5
6	4			35.5	17.3		15		4.82
8	6	M12×1.5	12	44	20.8	18.5	18	16	5.95
10	8	M14×1.5		45	24.2	20.8	21	18	7.86
12	10	M16×1.5		45.5	27.7	24.2	24	21	9.95
14	12	M18×1.5		45.5	31.2	27.7	27	24	18.3
16	14	M22×1.5	14	49	34.6	31.2	30	27	17.1
18	15	M22×1.5	14	49	34.6	31.2	30	27	17.8
20	17	M27×2	16	58.5	41.6	39.3	36	34	29.2
22	19	M27×2	16	59.5	41.6	39.3	36	34	31.7
25	22	M33×2	18	64	47.3	47.3	41	41	42.5
28	24	M33×2	18	66.6	53.1	47.3	46	41	50
32	27	M42×2	20	71	57.7	57.7	50	50	67.7
34	30	M42×2	20	71.5	57.7	57.7	50	50	68.3
